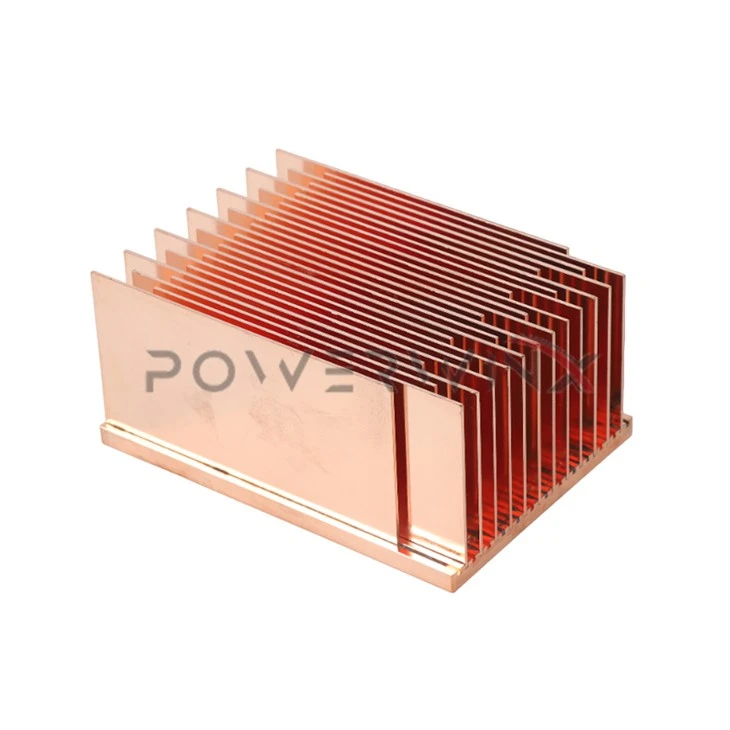

Một tản nhiệt vây ngoại quan là một giải pháp quản lý nhiệt chuyên dụng được thiết kế để xử lý các thông lượng nhiệt cao trong các hệ thống điện tử và công nghiệp. Không giống như các thiết kế ống đùn hoặc ống nhiệt, nó có các vây riêng lẻ liên kết với một đế rắn, cung cấp diện tích bề mặt đặc biệt để tản nhiệt. Cấu trúc này vượt trội trong các ứng dụng đòi hỏi làm mát mạnh mẽ, chẳng hạn như bộ khuếch đại năng lượng, ổ đĩa động cơ và thiết bị viễn thông. Bằng cách kết hợp tính linh hoạt trong thiết kế vây với hiệu suất nhiệt cao, các bộ tản nhiệt FIN liên kết cung cấp một sự thay thế hiệu quả cho không gian - bị ràng buộc, cao - môi trường điện.
Quy trình vây liên kết
Vật liệu
Các tản nhiệt vây liên kết thường sử dụng nhôm hoặc đồng, được chọn cho tính chất nhiệt và khả năng tương thích sản xuất của chúng. Nhôm, thường là nhôm 6061 hoặc 6063, được ưa chuộng cho vây và cơ sở do tính chất nhẹ của nó (2,7 g/cm³), độ dẫn nhiệt tốt (khoảng 167 .200200 w/m · k) và khả năng chi trả. Đồng, với độ dẫn vượt trội là 400 W/m · K, đôi khi được sử dụng cho cơ sở trong các mô hình hiệu suất cao- để tăng cường sự lan truyền nhiệt. Quá trình liên kết sử dụng epoxy, hàn hoặc hợp kim brazing dẫn điện nhiệt, đảm bảo kết nối hiệu quả mạnh mẽ, nhiệt - giữa vây và cơ sở, trong khi kết thúc tùy chọn như anodizing tăng cường độ bền.
Tham số sản phẩm (đặc điểm kỹ thuật)
Các tản nhiệt vây ngoại quan có thể tùy chỉnh để đáp ứng các nhu cầu làm mát cụ thể, với các thông số kỹ thuật điển hình bao gồm:
- Vật liệu vây:Nhôm hoặc đồng
- Vật liệu cơ bản:Nhôm hoặc đồng
- Độ dày vây:0,2mm - 2,0mm
- Chiều cao vây:Lên đến 150mm
- Khoảng cách vây:1.0mm - 10 mm
- Độ dày cơ sở:3 mm - 10 mm
- Độ dẫn nhiệt:High - Hiệu suất tiêu tán nhiệt hiệu quả
- Phương pháp liên kết:Cao - Nhiệt - độ dẫn điện động hoặc hàn
- Xử lý bề mặt:Anodizing, lớp phủ bột hoặc mạ niken để chống ăn mòn
- Tùy chỉnh:Có sẵn ở các kích cỡ khác nhau, mật độ vây và cấu hình cơ sở để phù hợp với các ứng dụng khác nhau
Tất cả các đặc điểm kỹ thuật trên chỉ để tham khảo và nó có thể thay đổi dựa trên kích thước vây, chiều cao vây, khoảng cách vây, chiều rộng vây, v.v.
Các tính năng và ứng dụng sản phẩm
Các tản nhiệt vây liên kết cung cấp các lợi thế khác biệt: Mật độ vây cao cho diện tích bề mặt tối đa hóa, tản nhiệt tuyệt vời dưới sự đối lưu bắt buộc và khả năng sử dụng kim loại không giống nhau (ví dụ, đế đồng, vây nhôm) để thực hiện tối ưu. Thiết kế mô -đun của chúng hỗ trợ vây cao hơn hoặc mỏng hơn so với bồn rửa đùn, cải thiện hiệu quả luồng không khí. Chúng cũng bền, chống căng thẳng cơ học và nhiệt.
Các ứng dụng trải rộng điện tử điện, làm mát các mô -đun IGBT trong bộ biến tần năng lượng tái tạo và quản lý nhiệt trong các bộ khuếch đại RF để phát sóng. Chúng cũng rất quan trọng trong phần cứng quân sự, trong đó làm mát dung lượng gồ ghề,- là rất cần thiết, và trong các hệ thống chiếu sáng LED đòi hỏi kiểm soát nhiệt phù hợp cho tuổi thọ.
Chi tiết sản xuất
Việc sản xuất các tản nhiệt vây liên kết bắt đầu bằng việc chuẩn bị cơ sở, thường được gia công từ nhôm hoặc đồng sang một kết thúc phẳng, phẳng để truyền nhiệt tối ưu. Vây được cắt từ tấm kim loại - hoặc bằng nhôm hoặc đồng - bằng cách sử dụng dập hoặc cắt chính xác để đạt được độ dày và chiều cao đồng nhất. Các vây này sau đó được liên kết với cơ sở bằng cách sử dụng cường độ - cao, epoxy dẫn nhiệt về chi phí - lắp ráp hiệu quả hoặc hàn/hàn cho độ dẫn vượt trội trong các mô hình cao cấp. Quá trình liên kết xảy ra dưới áp suất và nhiệt độ được kiểm soát (ví dụ: 150 độ200 độ cho bảo dưỡng epoxy) để đảm bảo một khoảng cách an toàn, khoảng cách - tham gia miễn phí. Bài - lắp ráp, tản nhiệt được cắt theo kích thước và các phương pháp xử lý bề mặt như anodizing hoặc mạ màu đen được áp dụng để tăng cường khả năng chống ăn mòn và thẩm mỹ. Kiểm tra cuối cùng xác nhận tính toàn vẹn cấu trúc và hiệu quả nhiệt.
Tóm lại, các bộ tản nhiệt vây liên kết, với các tùy chọn vật liệu đa năng và thiết kế hiệu suất -, cung cấp làm mát đáng tin cậy cho các ứng dụng chuyên sâu nâng cao, nhiệt -, hiển thị độ chính xác của kỹ thuật tốt nhất.
PowerWinx là một chuyên gia đáng tin cậy trong công nghệ tản nhiệt vây ngoại quan, cung cấp các giải pháp nhiệt cấp- cho các thiết bị điện tử Power-. Chuyên về độ chính xác - Các thiết kế được thiết kế với nhôm và đồng, PowerWinx đảm bảo phân tán nhiệt vượt trội cho các ứng dụng như bộ khuếch đại công suất và bộ biến tần. Dựa vào Powerwinx cho các bộ tản nhiệt FIN ngoại quan chuyên nghiệp, đáp ứng nhu cầu làm mát khó khăn nhất.
